車床加工零件圖紙尺寸注法

普遍孔尺寸注法（埋孔、螺紋孔、通孔、锪平孔）倒圓角的尺寸注法。車床加工是通過一臺加工核心另加三臺車床構成得一個截交線加工能將零件開展分離加工，能夠?qū)崿F(xiàn)直徑加工螺牙加工和洗臉加工等各工藝流程加工，再由智能機器人去進行運送運輸大大的提升工作效率。

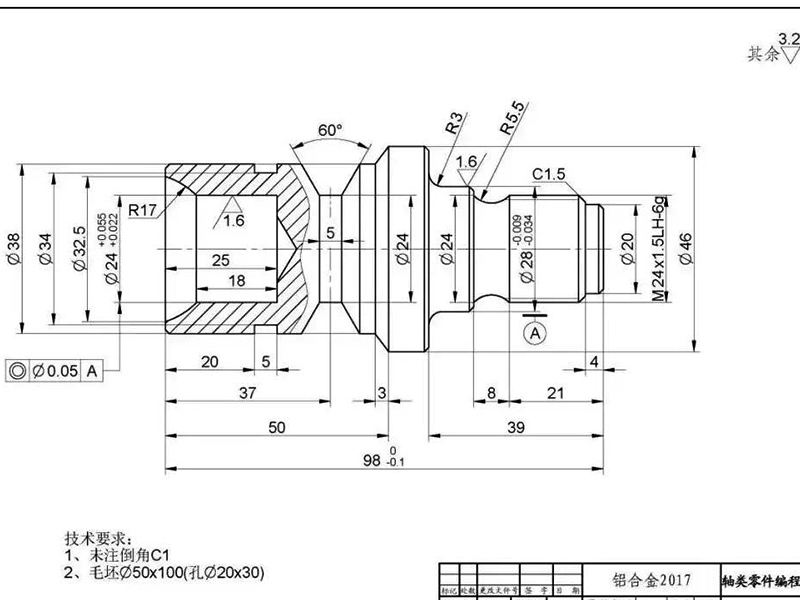

車床加工零件圖紙

車床加工零件圖紙常見零件結構

1、聯軸器類零件。這種零件一般有軸、軸套等零件，在圖形表述時，只需畫出一個基本視圖加上適度的橫斷面和尺寸標明，就可以將它關鍵形狀特征及其部分構造表現出來了。為了方便加工時看圖片，中心線一般按水平放置開展投射，最好是選擇中心線為側垂直線位置。在標明聯軸器類零件的尺寸時，仍以它中心線做為軸向尺寸標準。從而注出圖片中的Ф14、Ф11（見A-A橫斷面）等。那樣把設計方案方面的要求和加工后的工藝基準（軸類零件在車床上加工時，兩邊用模具頂針抵住軸中心孔）統一起來。

2、盤蓋類零件。這種零件的基本形狀是平扁的盤類，一般有軸承端蓋、單流閥、傳動齒輪等零件，它們關鍵構造大致有回轉體，一般還自帶不規則形狀的凸臺、分布的方孔和肋等部分構造。在主視圖選擇的時候，一般選擇過對稱面或旋轉中心線的剖視圖作正視圖，另外還需提升適度的其他主視圖（如左視圖、右視圖或頂視圖）把零件的外型和分布構造表現出來。

3、輪架類零件。這種零件一般有拔叉、曲軸、支架等零件。因?yàn)樗鼈兗庸げ课蛔兓喽耍谔暨x正視圖時，關鍵考慮到工作中位置和方向形狀特征。對其他主視圖的挑選，經常必須2個或多個以上基本視圖，并且要用適度的局部視圖、橫斷面等表達方式來表現零件的部分構造。

4、殼體類零件。一般來說，這種零件的形態、構造比前邊三類零件繁雜，并且加工的位置轉變大量。這種零件一般有油路板、泵殼、減速器箱體等零件。在挑選正視圖時，關鍵考慮到工作中位置和方向形狀特征。使用其他主視圖時，應結合實際情況選用適度的剖視、橫斷面、局部視圖和斜視圖等幾種協助主視圖，以清楚地表述零件的內外結構。

車床加工零件圖紙?jiān)O(shè)計
